연돌효과 분석

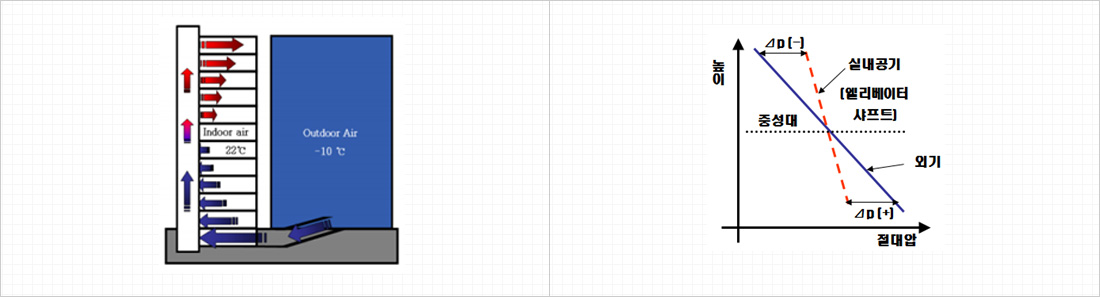

연돌효과의 정의

  • · 연돌효과는 건물 내·외부 공기기둥의 무게 (밀도, the weight of a column of air) 차이로 인한 압력차에 의해 발생
  • · 건물 내외부 온도차가 심한 동절기 건물 내 수직 샤프트 (계단실, 엘리베이터)를 통하여 하부층에서 유입된 공기가 상부층으로 빠져나가는 현상
  • · 건물의 높이가 높을수록, 실내외 온도차가 클수록 (외기 온도가 낮을수록), 외피의 기밀도가 낮을수록, 실내외 압력차가 클수록(Fab 가압 시) 발생가능성이 높음
  • · 연돌효과 영향 분석 시 기준값
    - 출입문 압력차* : 50Pa
    - 엘리베이터문 압력차** : 25Pa

연돌효과로 인해 건물에서 발생되는 문제점

  • 엘리베이터

    · 엘리베이터 문의 오작동

    · 엘리베이터 문 개폐 시
    소음 발생

  • 출입문

    · 출입문의 오작동

    · 출입문 개폐 시 소음 및
    바람유입

  • 층별 냉난방 불쾌적

    · 냉난방 불량에 따른 불쾌적

    · 로비층 / 최상층 냉난방
    비용 상승

  • 오염 공기의 확산

    · 오염공기 및 연기의 확산

    · 지하 주차장의 배기가스
    유입

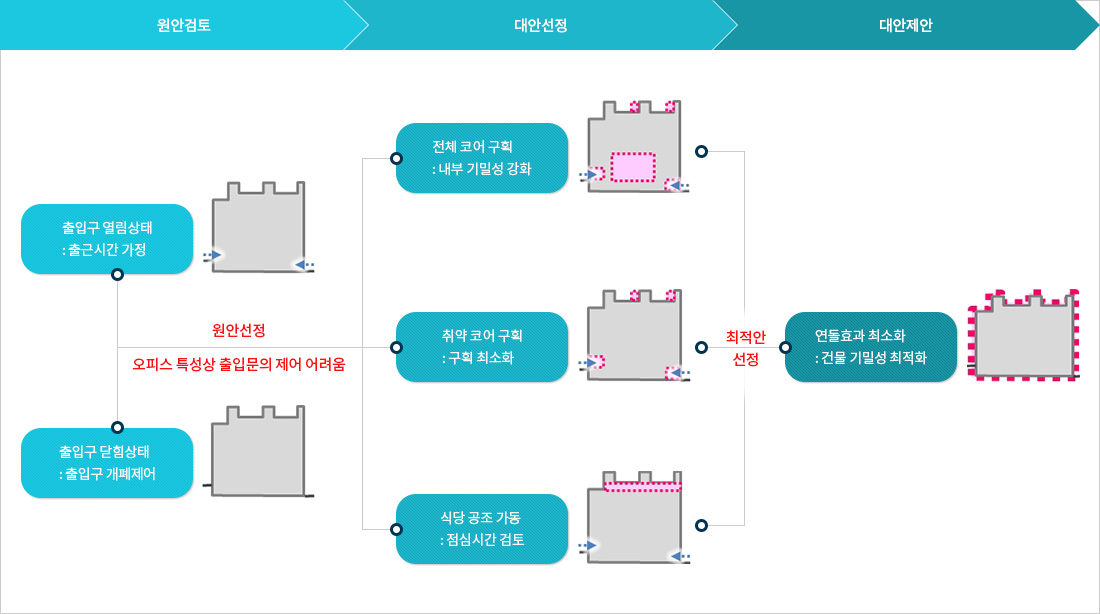

연돌효과 PROCESS

연돌효과 저감계획

  • 기밀성 강화에 의한 연돌효과 저감계획

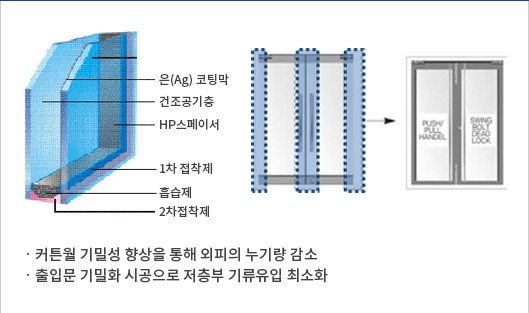

    창호 및 출입문 기밀성 향상

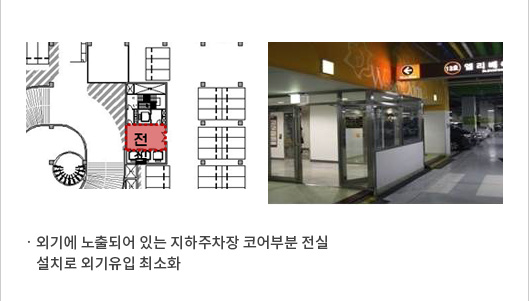

    지하공간 엘리베이터 전실설치

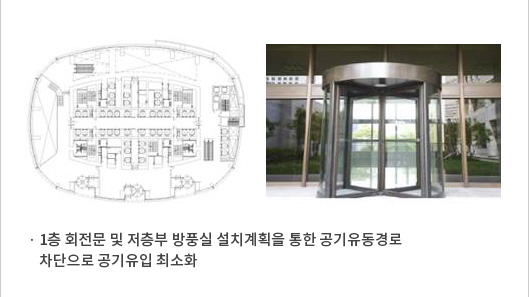

    저층부 기류유입 최소화 계획

  • 기류이동 최소화에 의한 연돌효과 저감계획

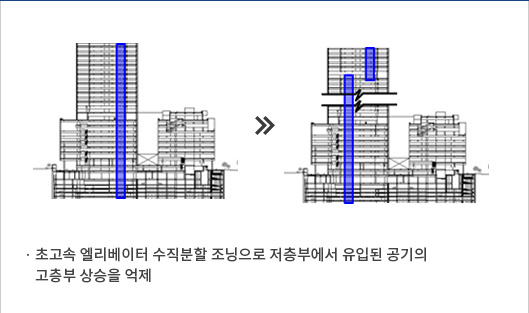

    초고속 엘리베이터 수직분할 계획

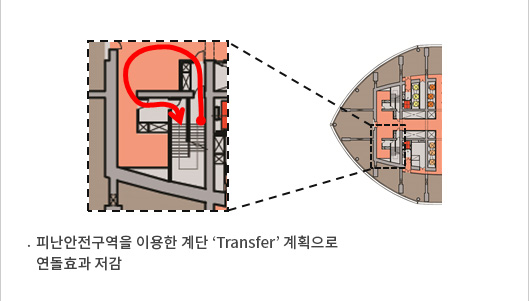

    계단 ‘Transfer’ 계획

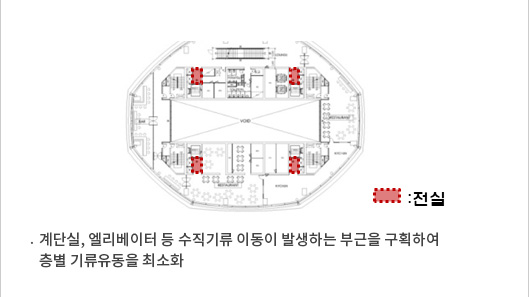

    고층부 공기유동 최소화 계획
